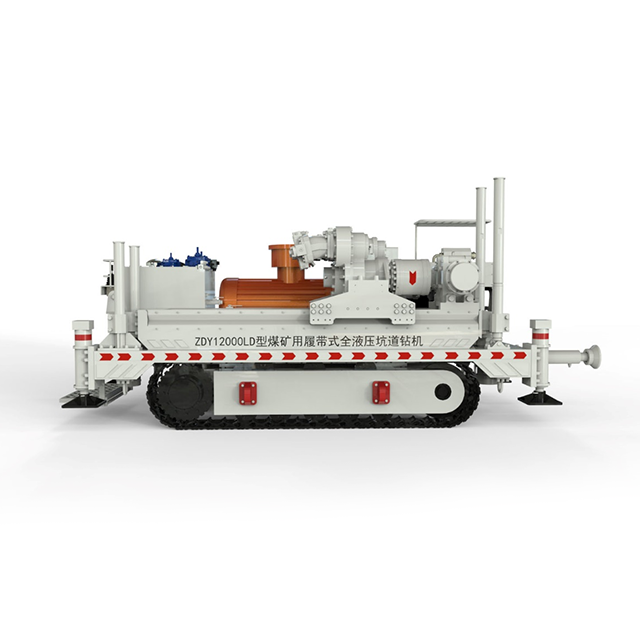

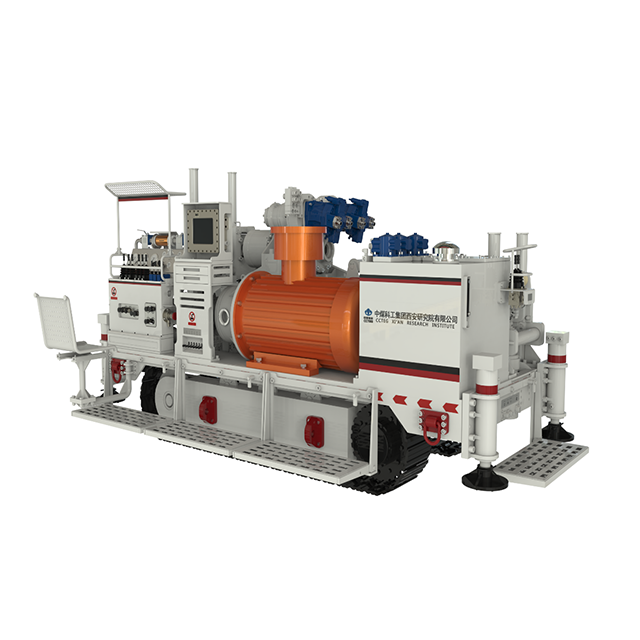

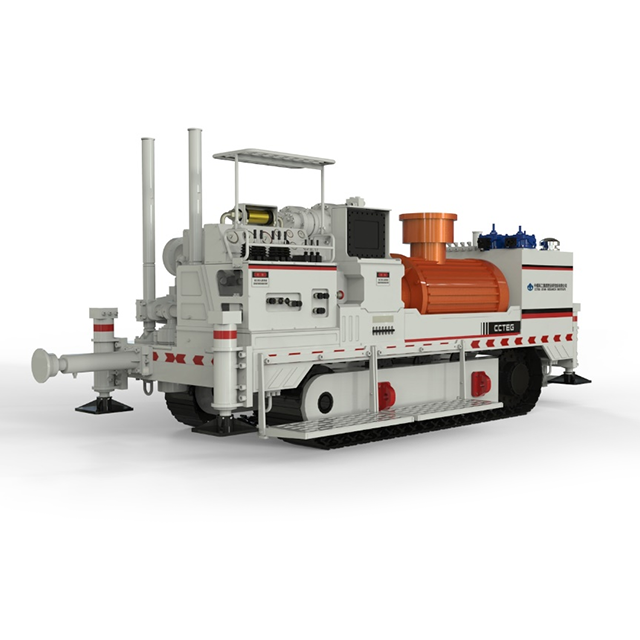

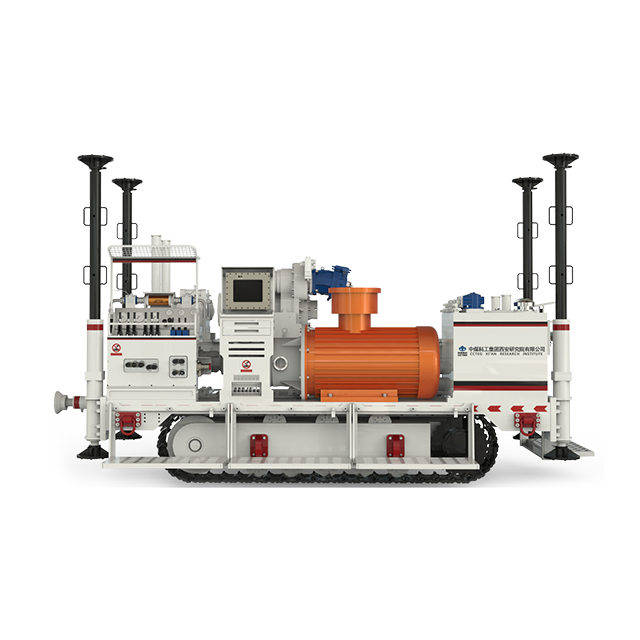

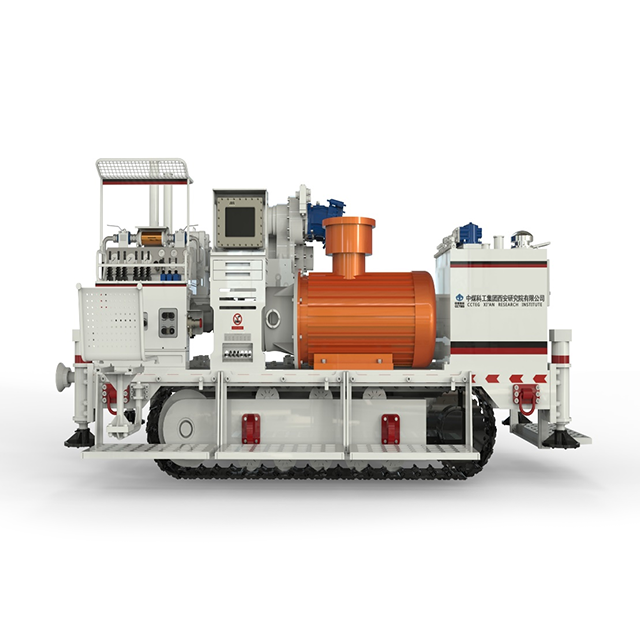

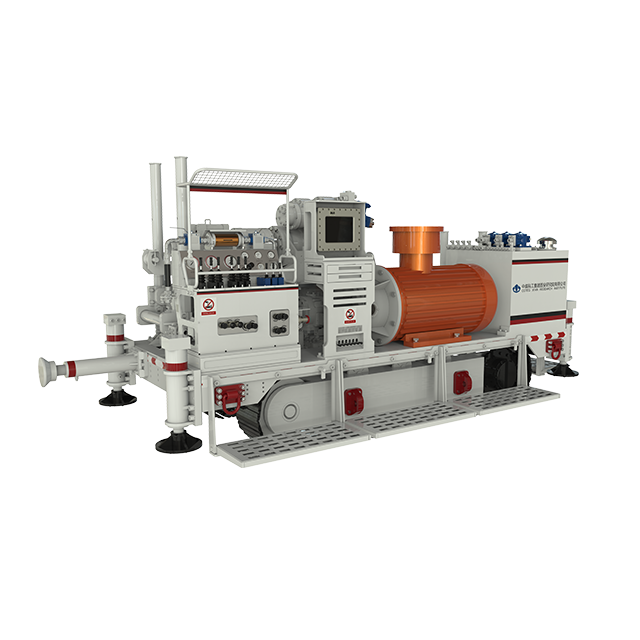

ZDY25000 ／ 20000 ／ 15000 ／ 12000LD दिशात्मक ड्रिलिंग रिग

1 परिचय

ड्रिलिंग रिग्स की इस श्रृंखला का उपयोग कोयला खानों में उच्च परिशुद्धता और अल्ट्रा-लंबी दूरी की दिशात्मक ड्रिलिंग के लिए किया जाता है। वे नीचे-होल मोटर दिशात्मक ड्रिलिंग, रोटरी ड्रिलिंग, समग्र दिशात्मक ड्रिलिंग और अन्य निर्माण तकनीकों का प्रदर्शन कर सकते हैं। वे गैस जल निकासी, पानी की खोज और जल निकासी, भूवैज्ञानिक संरचना अन्वेषण, कोयला सीम मोटाई का पता लगाने, कोयला सीम पानी इंजेक्शन छत और फर्श ग्राउटिंग, और अन्य निर्माण के लिए उपयोग किए जाते हैं। ड्रिलिंग रिग में एक बड़ी रोटेशन क्षमता है, बड़े-कोण ड्रिलिंग निर्माण को अंजाम दे सकती है, और इसका उपयोग साधारण ड्रिल पाइप, केबल ड्रिल पाइप, बरमा ड्रिल पाइप और मछली पकड़ने के ड्रिलिंग टूल के विभिन्न विनिर्देशों के साथ किया जा सकता है। इसमें मजबूत प्रक्रिया अनुकूलन क्षमता है और यह 1500 मीटर से अधिक ड्रिल कर सकता है। कोयला सीम में अल्ट्रा-लॉन्ग-डिस्टेंस दिशात्मक ड्रिलिंग के निर्माण की क्षमता के साथ, ZDY15000LD ड्रिलिंग रिग की अधिकतम ड्रिलिंग गहराई 3353 मीटर तक पहुंच गई है, जो कोयला खानों में भूमिगत लंबी दिशात्मक ड्रिलिंग के क्षेत्र में एक नया विश्व रिकॉर्ड स्थापित करती है।

2। तकनीकी विशेषताओं

1। ड्रिलिंग रिग एक क्रॉलर लेआउट संरचना को अपनाता है, जिसमें स्वतंत्र चलने की क्षमता, आसान स्थानांतरण और लचीली ऑन-साइट लेआउट होता है।

2। ड्रिलिंग रिग की रोटरी सिस्टम और फीड सिस्टम क्रमशः सामान्य ड्रिलिंग, कंपाउंड ड्रिलिंग और ड्रिलिंग ओरिएंटेशन एडजस्टमेंट जैसे विभिन्न निर्माण आवश्यकताओं को पूरा करने के लिए तेज और धीमी गति से ऑपरेटिंग मोड के साथ डिज़ाइन किया गया है, और ड्रिलिंग ओरिएंटेशन के सटीक समायोजन को प्राप्त कर सकता है। टोक़ सीमा मॉड्यूल को तेज और धीमी रोटरी सिस्टम के लिए अलग से सेट किया गया है, जो क्रमशः रोटरी ड्रिलिंग और दिशात्मक ड्रिलिंग के लिए ड्रिलिंग रिग की कार्यात्मक अनुकूलनशीलता को बढ़ाता है, और सुरक्षा सुरक्षा में एक भूमिका निभाता है।

3। ड्रिलिंग रिग की गाइड रेल पहनने-प्रतिरोधी सामग्री से बनी होती है, जिसमें लंबी सेवा जीवन और आसान प्रतिस्थापन की विशेषताएं होती हैं।

4। ड्रिलिंग रिग अल्ट्रा-लॉन्ग डिस्टेंस डायरेक्टल ड्रिलिंग के लिए कुशल फ़ीड की जरूरतों को पूरा कर सकता है, जबकि ड्रिल के फंसने पर ड्रिल टूल से मजबूत खींचने की आवश्यकता को ध्यान में रखते हुए।

5। ड्रिलिंग रिग की हाइड्रोलिक प्रणाली एक एकल-एक्शन ऑपरेशन मोड को अपनाती है, और प्रत्येक एक्ट्यूएटर को एक हाइड्रोलिक नियंत्रण हैंडल द्वारा स्वतंत्र रूप से संचालित किया जाता है। ऑपरेशन प्रक्रिया और प्रमुख क्रियाएं सरल और सहज हैं।

6। ड्रिलिंग रिग में ड्रिल पाइप को खोलते समय एक सक्रिय सिलेंडर फ्लोटिंग फ़ंक्शन होता है। निष्क्रिय सिलेंडर फ्लोटिंग मोड की तुलना में, यह प्रभावी रूप से ड्रिल पाइप की रक्षा कर सकता है और थ्रेड क्षति को रोक सकता है।

7। ड्रिलिंग रिग की हाइड्रोलिक प्रणाली लोड-संवेदनशील और निरंतर बिजली नियंत्रण प्रौद्योगिकी को अपनाती है, जिसमें महत्वपूर्ण ऊर्जा बचत, उच्च विश्वसनीयता और अच्छी संचालन की विशेषताएं हैं।

8। ड्रिल पाइप के प्रभावी क्लैंपिंग को सुनिश्चित करने के लिए 200 मिमी की अधिकतम उद्घाटन दूरी के साथ एक बड़े-खोलने वाले समग्र धारक का उपयोग करें, निर्माण के दौरान ड्रिल को गिरने से रोकें, और दिशात्मक ड्रिलिंग निर्माण के दौरान आवरण कम करने की आवश्यकताओं की सुविधा प्रदान करें।

3। तकनीकी पैरामीटर
