1 परिचय
ZDY4500LFK/ZDY4300LK क्रॉलर-प्रकार कोयला खानों के लिए पूरी तरह से हाइड्रोलिक टनल ड्रिलिंग रिग कोयला खदानों के लिए एक इलेक्ट्रॉनिक रूप से नियंत्रित पूर्ण-स्वचालित बुद्धिमान ड्रिलिंग रिग है। इसमें ड्रिलिंग की स्थिति की वास्तविक समय की निगरानी, ड्रिलिंग प्रक्रिया का स्वचालित नियंत्रण, स्वचालित लोडिंग और ड्रिल पाइपों की अनलोडिंग, इंटेलिजेंट फॉल्ट डायग्नोसिस, रिमोट डेटा ट्रांसमिशन, आदि फ़ंक्शन है। यह मुख्य रूप से गैस के प्रकोप और उच्च प्रभाव वाले जमीन के दबाव के साथ खतरनाक क्षेत्रों में एंटी-आउटबर्स्ट और दबाव राहत ड्रिलिंग के पूर्ण-ऑटोमेटिक (या रिमोट कंट्रोल) निर्माण के लिए उपयोग किया जाता है। इसका उपयोग विभिन्न ड्रिलिंग छेदों के निर्माण के लिए भी किया जा सकता है जैसे कि भूमिगत कोयला खदान गैस निष्कर्षण, भूमिगत पानी की खोज और जल निकासी, और भूवैज्ञानिक संरचना का पता लगाने के लिए।
2। तकनीकी विशेषताओं
1। पूर्ण-ऑटोमैटिक ड्रिलिंग निर्माण फ़ंक्शन: ड्रिलिंग रिग में एक-बटन ड्रिलिंग निर्माण फ़ंक्शन है। निर्माण कर्मी 'वन-बटन ड्रिलिंग ' और 'एक-बटन ड्रिलिंग ' हैंडल को ट्रिगर करने के लिए रिमोट कंट्रोल का उपयोग करते हैं, और ड्रिलिंग रिग पूरी तरह से ड्रिल पाइप के स्वचालित ड्रिलिंग को पूरा कर सकता है। लोडिंग, अनलोडिंग और ड्रिलिंग का स्वचालित निर्माण।
2। ड्रिल पाइप का स्वचालित लोडिंग और अनलोडिंग फ़ंक्शन: ड्रिलिंग रिग ड्रिल पाइप के एक स्वचालित लोडिंग और अनलोडिंग सिस्टम को एकीकृत करता है, जिसमें चीन में सबसे बड़ी रॉड वेयरहाउस क्षमता है। यह एक भरने में 150 मीटर ड्रिल पाइप के स्वचालित स्थापना और डिस्सैम को पूरा कर सकता है।
3। ड्रिलिंग और जोड़ना छड़ें स्वतंत्र रूप से संचालित होती हैं: ड्रिलिंग सिस्टम और ऑटोमैटिक ड्रिलिंग रॉड लोडिंग और अनलोडिंग सिस्टम तेल की आपूर्ति के लिए स्वतंत्र हाइड्रोलिक पंप स्टेशनों का उपयोग करते हैं, जो एक दूसरे के साथ हस्तक्षेप नहीं करते हैं और स्वतंत्र रूप से संचालित करते हैं, मूल रूप से स्वचालित ड्रिलिंग निर्माण की दक्षता सुनिश्चित करते हैं।
4। ड्रिलिंग पंप ट्रक के क्रॉलर ट्रैक स्वतंत्र रूप से चल सकते हैं: ड्रिलिंग ट्रक और पंप ट्रक होसेस को जोड़ने की आवश्यकता के बिना स्वतंत्र रूप से चल सकते हैं, जिससे भूमिगत परिवहन सुविधाजनक हो सकता है। उन्हें क्रमशः पूर्व निर्धारित निर्माण की स्थिति में ले जाया जा सकता है, और फिर ड्रिलिंग वाहन कोण को समायोजित और स्थिर करने के बाद नली को ड्रिलिंग निर्माण के लिए जोड़ा जा सकता है।
5। उन्नत रिमोट कंट्रोल सिस्टम: ड्रिलिंग रिग एक स्व-विकसित रिमोट कंट्रोल सिस्टम से सुसज्जित है, जिसमें 30 घंटे के रेटेड कार्य समय के साथ है। रिमोट कंट्रोल में एक केबल संचार फ़ंक्शन भी होता है। जब रिमोट कंट्रोल गलती से बिजली खो देता है, तो यह ड्रिलिंग निर्माण को पूरा करने के लिए एक केबल के माध्यम से ड्रिलिंग रिग के साथ अस्थायी संचार स्थापित कर सकता है।
6। रिमोट मॉनिटरिंग और कंट्रोल सिस्टम: ड्रिलिंग रिग रिमोट मॉनिटरिंग और कंट्रोल फ़ंक्शंस को एकीकृत कर सकता है, जो सतह और भूमिगत डेटा के वास्तविक समय संचार का एहसास कर सकता है। ऑन-साइट ऑपरेशन वीडियो और ड्रिलिंग रिग ऑपरेटिंग मापदंडों को वास्तविक समय में जमीन पर प्रेषित किया जा सकता है और ग्राउंड मॉनिटरिंग कर्मियों के सामने स्क्रीन पर प्रदर्शित किया जा सकता है। ग्राउंड मॉनिटरिंग कर्मी ड्रिलिंग रिग के ग्राउंड कंट्रोल को प्राप्त करने के लिए ड्रिलिंग रिग को निर्देश भी भेज सकते हैं।
।
3। तकनीकी पैरामीटर
नमूना | ZDY4500LFK | ZDY4300LK |
रेटेड टॉर्क एनएम | 4500-1100 | 4300-1050 |
रेटेड स्पीड आर/मिनट | 60-200 | |
धुरी झुकाव कोण ° | -20-90 | 0-60 |
अधिकतम फ़ीड/पुल-आउट बल kn | 90-150 | |
खिलाना और स्ट्रोक मिमी खींचना | 900 | |
संदर्भ ड्रिलिंग गहराई मी | 300 | |
मिलान ड्रिल पाइप व्यास मिमी | Φ73 | |
मोटर पावर kw | 15/55 | |
अधिकतम चलने की गति किमी/घंटा | 0.9 | 1.8 |
अधिकतम ग्रेडेबिलिटी ° | 15 | |
ड्रिलिंग ट्रक/पंपिंग ट्रक मास किग्रा | 9000/3100 | |
परिवहन राज्य एमएम में ड्रिलिंग रिग के समग्र आयाम | 4750 (3850) × 1100 × 2050 | 4000 × 1350 × 1980 |
परिवहन राज्य एमएम में पंप ट्रक के समग्र आयाम | 2900 × 850 × 1520 | / |

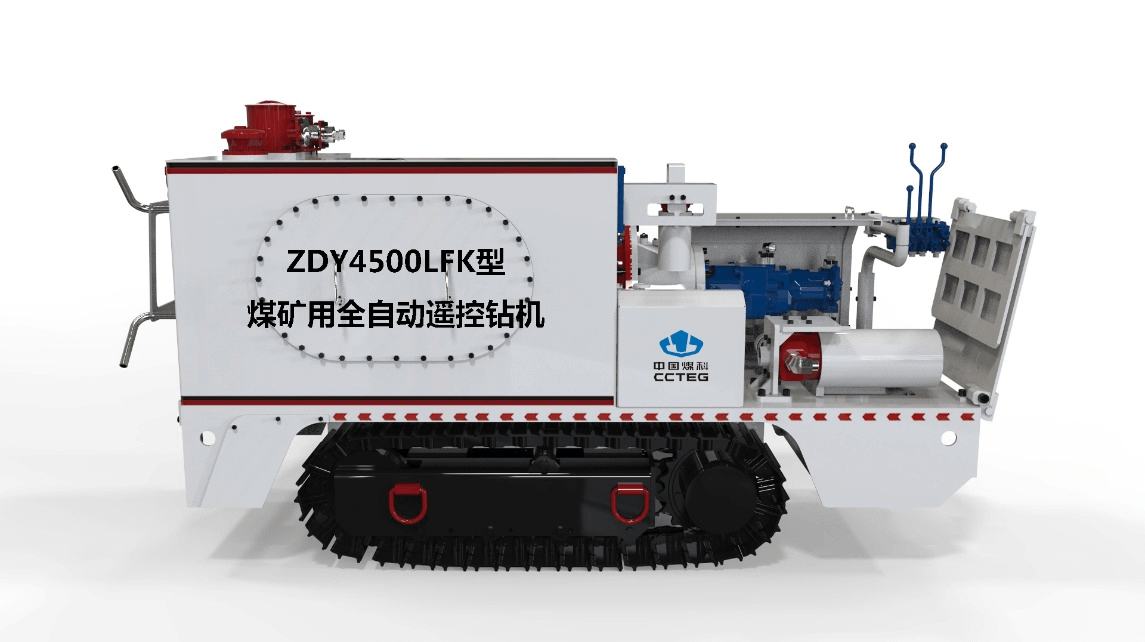

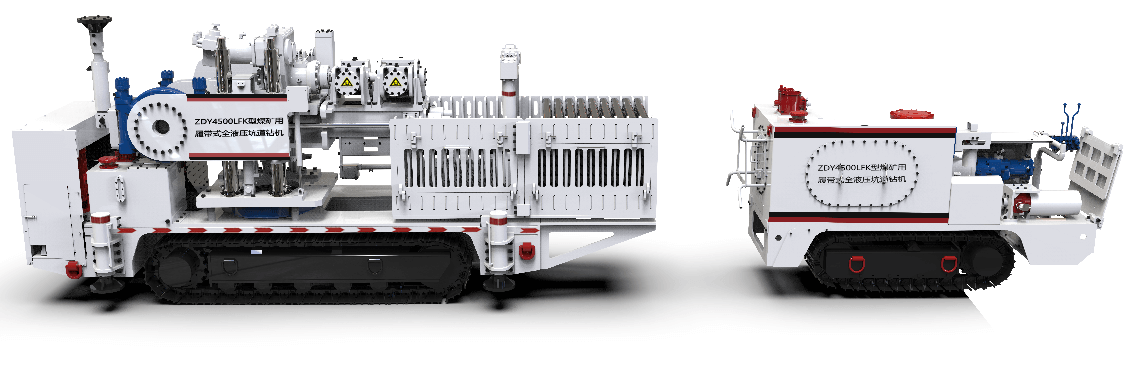

4। ड्रिलिंग रिग चित्र
