1 परिचय
ड्रिलिंग रिग्स की यह श्रृंखला एक अभिन्न, कम-स्थिति छेद, उच्च-टॉर्क, पूर्ण-खंड क्रॉलर-प्रकार का रिमोट कंट्रोल ड्रिलिंग रिग है जो लंबी दूरी के रिमोट कंट्रोल ऑपरेशन को प्राप्त कर सकती है। यह बिस्तर, परिवहन और समायोजन के माध्यम से बिस्तर और पूर्ण-खंड ड्रिलिंग के साथ कम छेद ड्रिल करने के लिए उपयुक्त है। कोने बहुत कम जगह लेता है। इसका उपयोग कोयला खदान गैस जल निकासी ड्रिलिंग निर्माण के लिए किया जा सकता है, विशेष रूप से पतले कोयला सीमों में डबल-लेयर छेद या बहु-परत छेद के निर्माण में, आसन्न परतों में गैस जल निकासी ड्रिलिंग निर्माण का निर्माण, और-परत के छेद का निर्माण। इसके बकाया फायदे हैं।
2। तकनीकी विशेषताओं
1। वायरलेस रिमोट कंट्रोल ऑपरेशन, दृष्टि की अनबस्ट्रक्टेड निर्माण लाइन, उच्च निर्माण सुरक्षा।
2। नए फोल्डिंग लफ़िंग डिवाइस में क्षैतिज परिवहन और ऊर्ध्वाधर ड्रिलिंग की विशेषताएं हैं और कम सुरंगों में व्यापक प्रयोज्यता है।
3। एक हाइड्रोलिक ब्रेक लॉकिंग डिवाइस और एक कॉलम को स्थिर करने वाले डिवाइस से सुसज्जित, ड्रिलिंग रिग में मजबूत निर्माण स्थिरता है।
4। इलेक्ट्रो-हाइड्रोलिक नियंत्रण प्रणाली में उच्च एकीकरण, उच्च प्रणाली की विश्वसनीयता और रखरखाव है।
3। तकनीकी पैरामीटर
नमूना | ZDY6500LQK | ZDY4500LQ |
रेटेड टॉर्क एनएम | 6500-1750 | 4500-1150 |
रेटेड स्पीड आर/मिनट | 60-200 | 55-210 |
धुरी झुकाव कोण ° | -180-180 | |
ओपनिंग हाइट मिमी | 730-1630 | 640-1340 |
अधिकतम फ़ीड बल/पुल-आउट बल kn | 130/210 | 70/102 |
फीडिंग/पुल-आउट स्ट्रोक मिमी | 900/600 | 600/950 |
संदर्भ ड्रिलिंग गहराई मी | 500 | 350 |
मिलान ड्रिल पाइप व्यास मिमी | Φ73/φ89 | Φ63.5/φ73 |
मोटर पावर kw | 90 | 55 |
मोटर वोल्टेज स्तर v | 380/660 या 660/1140 | 660/1140 या 380/660 |
अधिकतम चलने की गति किमी/घंटा | 2 | 0.9 |
अधिकतम चढ़ाई क्षमता ° | 15 | 15 |
संपूर्ण मशीन मास किग्रा | 11000 | 8570 |
परिवहन राज्य एमएम में ड्रिलिंग रिग के समग्र आयाम | 4610 × 1100 × 2030 | 4000 × 1100 × 1670 |

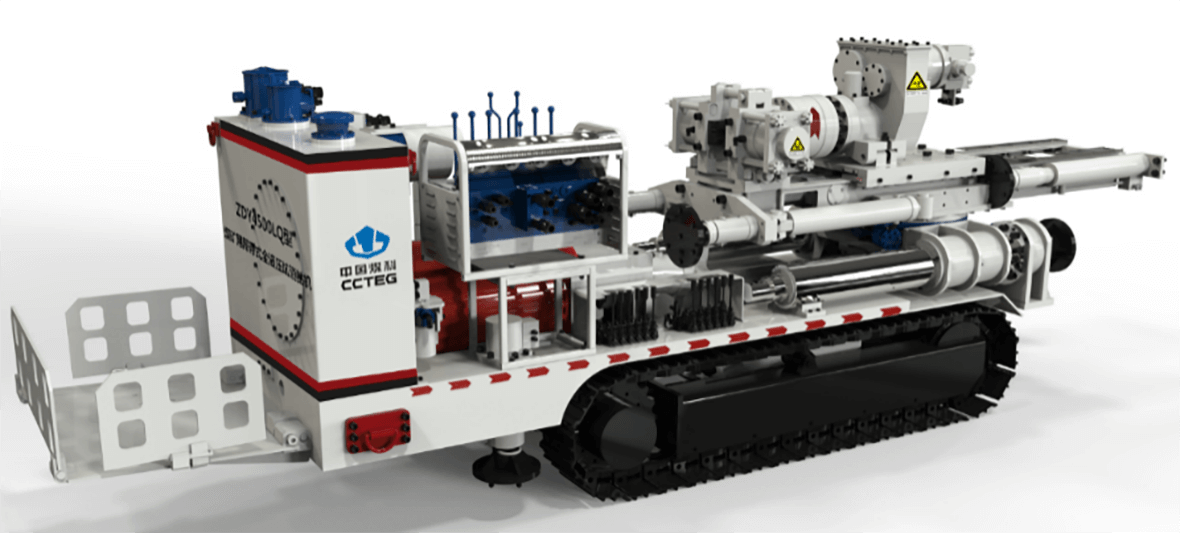

4। ड्रिलिंग रिग चित्र
1 परिचय
ड्रिलिंग रिग्स की यह श्रृंखला एक अभिन्न, कम-स्थिति छेद, उच्च-टॉर्क, पूर्ण-खंड क्रॉलर-प्रकार का रिमोट कंट्रोल ड्रिलिंग रिग है जो लंबी दूरी के रिमोट कंट्रोल ऑपरेशन को प्राप्त कर सकती है। यह बिस्तर, परिवहन और समायोजन के माध्यम से बिस्तर और पूर्ण-खंड ड्रिलिंग के साथ कम छेद ड्रिल करने के लिए उपयुक्त है। कोने बहुत कम जगह लेता है। इसका उपयोग कोयला खदान गैस जल निकासी ड्रिलिंग निर्माण के लिए किया जा सकता है, विशेष रूप से पतले कोयला सीमों में डबल-लेयर छेद या बहु-परत छेद के निर्माण में, आसन्न परतों में गैस जल निकासी ड्रिलिंग निर्माण का निर्माण, और-परत के छेद का निर्माण। इसके बकाया फायदे हैं।
2। तकनीकी विशेषताओं
1। वायरलेस रिमोट कंट्रोल ऑपरेशन, दृष्टि की अनबस्ट्रक्टेड निर्माण लाइन, उच्च निर्माण सुरक्षा।
2। नए फोल्डिंग लफ़िंग डिवाइस में क्षैतिज परिवहन और ऊर्ध्वाधर ड्रिलिंग की विशेषताएं हैं और कम सुरंगों में व्यापक प्रयोज्यता है।
3। एक हाइड्रोलिक ब्रेक लॉकिंग डिवाइस और एक कॉलम को स्थिर करने वाले डिवाइस से सुसज्जित, ड्रिलिंग रिग में मजबूत निर्माण स्थिरता है।
4। इलेक्ट्रो-हाइड्रोलिक नियंत्रण प्रणाली में उच्च एकीकरण, उच्च प्रणाली की विश्वसनीयता और रखरखाव है।
3। तकनीकी पैरामीटर
नमूना | ZDY6500LQK | ZDY4500LQ |
रेटेड टॉर्क एनएम | 6500-1750 | 4500-1150 |
रेटेड स्पीड आर/मिनट | 60-200 | 55-210 |
धुरी झुकाव कोण ° | -180-180 | |
ओपनिंग हाइट मिमी | 730-1630 | 640-1340 |
अधिकतम फ़ीड बल/पुल-आउट बल kn | 130/210 | 70/102 |
फीडिंग/पुल-आउट स्ट्रोक मिमी | 900/600 | 600/950 |
संदर्भ ड्रिलिंग गहराई मी | 500 | 350 |
मिलान ड्रिल पाइप व्यास मिमी | Φ73/φ89 | Φ63.5/φ73 |
मोटर पावर kw | 90 | 55 |
मोटर वोल्टेज स्तर v | 380/660 या 660/1140 | 660/1140 या 380/660 |
अधिकतम चलने की गति किमी/घंटा | 2 | 0.9 |
अधिकतम चढ़ाई क्षमता ° | 15 | 15 |
संपूर्ण मशीन मास किग्रा | 11000 | 8570 |
परिवहन राज्य एमएम में ड्रिलिंग रिग के समग्र आयाम | 4610 × 1100 × 2030 | 4000 × 1100 × 1670 |
4। ड्रिलिंग रिग चित्र
