■ आवेदन की गुंजाइश
सीम दिशात्मक ड्रिलिंग आवश्यकता में लंबी दूरी के अनुसार CCTEG-XI'AN द्वारा नवाचार और निर्मित, ZDY6000LD (B) ड्रिल रिग विशेष रूप से विस्फोटक भूमिगत वातावरण में विशेष रूप से लंबे दिशात्मक ड्रिलिंग बोरहोल (1000 मीटर तक की गहराई) का संचालन करने के लिए डिज़ाइन किया गया है। रिग्स में सापेक्ष कॉम्पैक्ट पदचिह्न पटरियों पर घुड़सवार होते हैं, और प्रमाणित फ्लेमप्रूफ इलेक्ट्रिक्स और फ्लेमप्रूफ लैपटॉप के साथ एकीकृत होते हैं। रिग सापेक्ष लंबी दूरी के दिशात्मक उप-हॉरिजॉन्टल बोरहोल को ड्रिल करने में सक्षम है और सैकड़ों कोयला खानों में व्यापक उपयोग किया गया है।
■ संरचनात्मक विशेषताएं

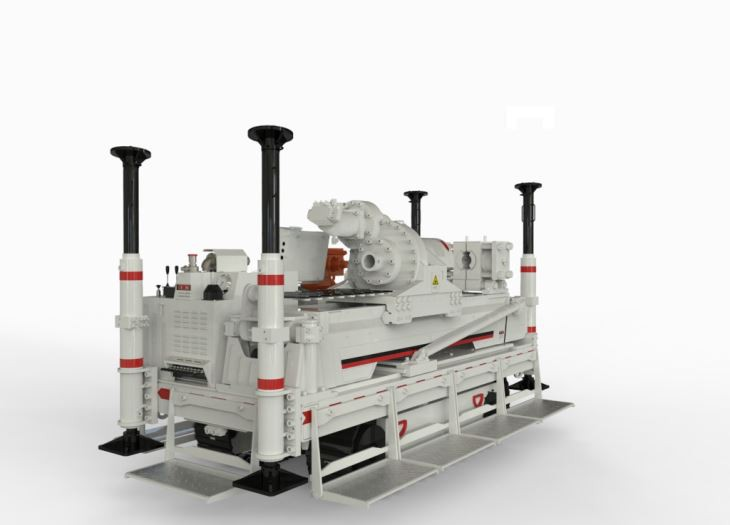

ZDY6000LD (B) ड्रिल रिग में पटरियों पर एक कॉम्पैक्ट फुटप्रिंट लगाया गया है। इसका उपयोग एक डाउनहोल मोटर, MWD सिस्टम, MECCA ड्रिल रॉड्स और कीचड़ पंप क्रॉलर के साथ, रोटरी ड्रिलिंग के लिए और अन्य ड्रिलिंग ऑपरेशन के लिए भी दिशात्मक ड्रिलिंग संचालन के लिए किया जा सकता है।
रिग भूमिगत कोयला खानों में अत्यधिक-लेकिन-लेकिन अत्यधिक दिशात्मक ड्रिलिंग संचालन को पूरा करने के लिए उपयुक्त है, जैसे कि गैस जल निकासी, पानी का पता लगाने/जल निकासी, भूवैज्ञानिक संरचना का विस्फोट सबूत राशन, सीम की मोटाई का पता लगाना, सीम में पानी के इंजेक्शन और छत में ग्राउट इंजेक्शन।
■ तकनीकी विनिर्देश
| प्रकार | ZDY6000LD （B） |
रेटेड टॉर्क (एनएम） | 6000 ~ 3000 |
रोटरी गति (आर/मिनट) | 50 ~ 150 |
ब्रेकिंग टॉर्क (एनएम） ( | 1000 |
मैक्स पुश/पुल फोर्स (केएन) | 230/210 |
फ़ीड-फ्रेम झुकाव कोण (°) | -30 ~ 30 डिग्री |
आयाम (l × w × h)/m | 4.2 × 1.6 × 1.9 |
| मूल्यांकित शक्ति | 75 kW |
ZDY6000LD (बी) रिग का तकनीकी विनिर्देश
प्रकार | ZDY6000LD (b) |
रेटेड टोक़ (एनएम) | 6000 ~3000 |
रोटरी गति (आर/मिनट) | 50 ~ 190r/मिनट |
ब्रेकिंग टॉर्क (एनएम) | 1000 |
मैक्स पुश/पुल फोर्स (केएन) | 230/210 |
फ़ीड-फ्रेम झुकाव कोण (°) | -30 ~ 30 डिग्री |
मूल्यांकित शक्ति | 75 kW |
आयाम (l × w × h)/m | 3.7 × 1.45 × 2.0 |
