1 परिचय
1.1 परियोजना परिचय
Dongyi Minefield, Wujianfang Coalfield, Xilingol लीग इनर मंगोलिया पठार के उत्तर में स्थित है। इसकी अधिकांश सतह अर्ध-विवरणित हो गई है, और कुछ क्षेत्रों को वन (चित्रा 1) द्वारा कवर किया गया है। सतह की ऊंचाई 962.26 मीटर से 1035.42 मीटर तक भिन्न होती है, इलाका अपेक्षाकृत सपाट है, और स्थानीय स्तर पर 30 मीटर से अधिक की ऊंचाई के अंतर के साथ रेत के टीले हैं (चित्रा 2)।
चित्रा 1 सतह की स्थिति

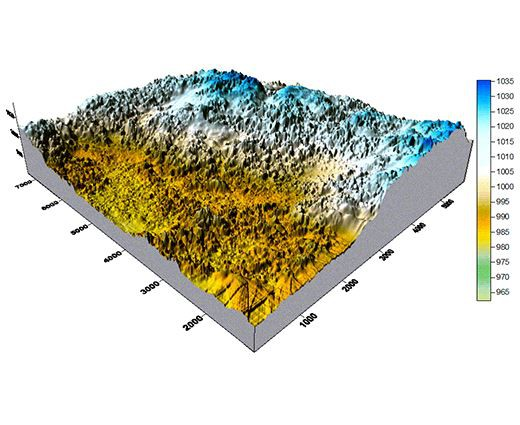

चित्रा 2 सतह ऊंचाई के योजनाबद्ध आरेख
500 मीटर × 500 मीटर ग्रिड पर खदान के क्षेत्र में प्रॉस्पेक्टिंग किया गया था, और ड्रिलिंग में छह समूहों और कोयले की 10 परतें सामने आईं, जिनमें से समूह 2 और समूह 3 को द्विभाजित और विलय कर दिया गया था। कोयला सीम 2-3 स्थानीय रूप से पुनर्प्राप्त करने योग्य है, जिसमें मोटाई 1.1 मीटर से 2.45 मीटर तक भिन्न होती है; कोयला सीम 3-3 में 1.5 मीटर और 17 मीटर के बीच मोटाई होती है; कोयला सीम 4 में 0.5 मीटर और 9.5 मीटर के बीच की मोटाई होती है; कोयला सीम 5 में 0.5 मीटर और 8 मीटर के बीच की मोटाई होती है। कोयला सीम 2-3 की मंजिल की ऊंचाई 490 से 780 मीटर तक भिन्न होती है; कोयला सीम 3-3 430 से 920 मीटर तक; कोयला सीम 4, 420 से 880 मीटर तक; और कोयला सीम 5 400 से 870 मीटर तक। खदान क्षेत्र में संरचना एक मोनोक्लिनिक संरचना है, और डुबकी आम तौर पर 10 ° से कम है। पांच दोष विकसित किए जाते हैं। कोयला-असर वाले स्तर में मैग्मैटिक चट्टानों की कोई घुसपैठ नहीं मिली।
भूवैज्ञानिक कार्य अन्वेषण क्षेत्र में ड्रॉप of 5 मीटर के साथ दोषों की प्रकृति, घटना और विस्तार का पता लगाना है, मुख्य न्यूनतम सीमों की मोटाई परिवर्तन की प्रवृत्ति का पता लगाएं, और मुख्य खनिज सीमों के द्विभाजन, विलय और चुटकी-आउट की व्याख्या करें जितना संभव हो; मुख्य कोयला सीमों की मंजिल में उतार-चढ़ाव पैटर्न और वितरण रेंज का पता लगाएं, रॉक मास और कोयला-मुक्त क्षेत्र की घुसपैठ रेंज का पता लगाएं।
1.2 अन्वेषण कठिनाइयाँ
(1) उथले भूकंपीय भूवैज्ञानिक स्थितियां खराब हैं: क्योंकि अन्वेषण क्षेत्र में सतह का ओवरबर्डन सूखा और ढीला है, प्रभावी तरंगों का अवशोषण और क्षीणन, विशेष रूप से उच्च-आवृत्ति की जानकारी, मजबूत होती है, जिसके परिणामस्वरूप भूकंपीय तरंग ऊर्जा का क्षीणन होता है।
।
(३) भूवैज्ञानिक कार्य के लिए उच्च सटीकता की आवश्यकता है: समय प्रोफ़ाइल पर कोयला सीम के द्विभाजन और विलय की पहचान करना मुश्किल है।
2। उपचार समाधान
अवलोकन प्रणाली के डिजाइन में, अन्वेषण क्षेत्र को 200 मीटर से कम दफन गहराई के मानकों से विभाजित किया गया था, दफन गहराई 200-400 मीटर और 400 मीटर से अधिक दफन गहराई, और विभिन्न अवलोकन प्रणालियों को प्रभावी कवरेज के समय सुनिश्चित करने के लिए डिज़ाइन किया गया था। डेटा संग्रह में, वाइब्रेटर वाहन से उत्तेजना की गई थी और डेटा प्राप्त करने के लिए 60Hz जियोफोन को दफनाया गया था ताकि डेटा की वैधता सुनिश्चित हो सके। डेटा प्रोसेसिंग स्टेटिक सुधार विधियों, डिकॉनवोल्यूशन पैरामीटर और शोर क्षीणन विधि की तुलना पर ध्यान केंद्रित करती है ताकि डेटा के सिग्नल-टू-शोर अनुपात, संकल्प और निष्ठा सुनिश्चित हो सके। डेटा व्याख्या में, तरंग प्रतिरोध डेटा का उपयोग करके परावर्तित तरंग क्षितिज का अंशांकन और कोयला सीम (चित्रा 3 और चित्रा 4) के द्विभाजन, विलय और मोटाई भिन्नता की व्याख्या प्रमुख बिंदु थे।

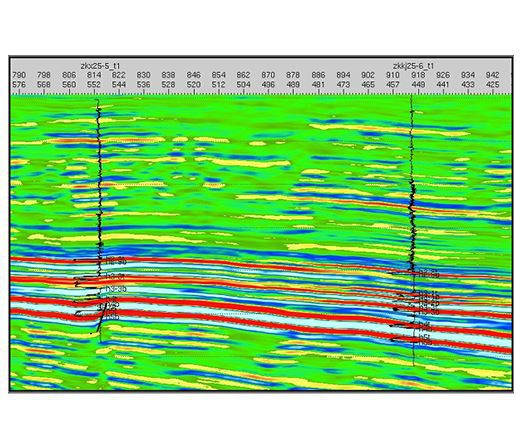

चित्रा 3 मोटाई परिवर्तन, द्विभाजन और कोयला सीम के विलय का प्रदर्शन
समय प्रोफ़ाइल पर कोयला युक्त ड्रिलिंग और कोयला-मुक्त ड्रिलिंग का चित्रा 4 प्रदर्शन
(ड्रिलिंग डेटा के अनुसार, ZKK29-1 के पूरे छेद में कोई कोयला नहीं है, और ZKKJ29-4 में कोयले की तीन परतें हैं)
3। काम की स्थिति
इस 3 डी भूकंपीय अन्वेषण में, 35.2872 किमी 2 के कार्य क्षेत्र और 28.9 किमी 2 के पूर्ण कवरेज क्षेत्र के साथ, पूरी तरह से 38 स्वाथ और 220 सर्वेक्षण लाइनें पूरी हुईं। कुल 20,594 भौतिक बिंदुओं के साथ 20,371 उत्पादन भौतिक अंक और 223 परीक्षण भौतिक बिंदु थे। मूल रिकॉर्ड का मूल्यांकन कोयला मीथेन के भूकंपीय अन्वेषण के लिए कोड के अनुसार किया गया था, और सभी परीक्षण रिकॉर्ड योग्य थे। उत्पादन रिकॉर्ड में ग्रेड ए के 18,153 रिकॉर्ड थे, जो 89.112%की ग्रेड ए की दर का प्रतिनिधित्व करता है; ग्रेड बी के 2,217 रिकॉर्ड, 10.883%की ग्रेड बी दर का प्रतिनिधित्व करते हैं; इसलिए, रिकॉर्ड की योग्य दर 99.995%थी।
4। उपलब्धियां हासिल कीं
(1) घटना पर्वतमाला और अन्वेषण क्षेत्र में 3-3 और 5 कोयला सीम के फर्श में उतार-चढ़ाव पैटर्न की पहचान की गई।
(2) अन्वेषण की दक्षिणी सीमा पर, कोयला सीम 3-3 में लगभग 1.76 किमी 2 के क्षेत्र के साथ एक कोयला-मुक्त क्षेत्र है; कोयला सीम 4 में लगभग 3.06 किमी 2 के क्षेत्र के साथ एक कोयला मुक्त क्षेत्र; कोयला सीम 5 में लगभग 3.16 किमी 2 के क्षेत्र के साथ एक कोयला मुक्त क्षेत्र।
(3) कुल 107 दोषों को संयुक्त किया गया था, जिसमें 5 दोषों को सही किया गया था और 3 डी भूकंपीय अन्वेषण से पहले उन लोगों की तुलना में 102 नए दोष थे।
(४) कोयला सीम ३-३, ४ और ५ की मोटाई भिन्नता प्रवृत्ति की भविष्यवाणी की गई थी।
(५) कोयला समूह ३ के द्विभाजन क्षेत्र को चित्रित किया गया था, जिसमें लगभग ५.६ किमी २ के क्षेत्र को कवर किया गया था।
(६) कोई भी मैग्मैटिक चट्टानें कोयला सीम में घुसपैठ नहीं हुईं।
5।
Q1: लक्ष्य परत की दफन गहराई के साथ अलग -अलग दफन गहराई के साथ लक्ष्य परत के अन्वेषण प्रभाव को कैसे सुनिश्चित करें?
A: उथले, मध्यम और गहरे लक्ष्य बेड की डेटा गुणवत्ता को संतुलित करने के लिए एकल अवलोकन प्रणाली के लिए यह मुश्किल है। इसलिए, डिजाइन योजना को अन्वेषण क्षेत्रों और भूवैज्ञानिक कार्यों की विशेषताओं के अनुसार अनुकूलित किया जाना चाहिए। अवलोकन प्रणाली को उथले, मध्यम और गहरे लक्ष्य बेड की डेटा गुणवत्ता को ध्यान में रखना चाहिए। एकत्र किए गए डेटा के समान कवरेज समय को ध्यान में रखते हुए, आमतौर पर लक्ष्य बेड के विभिन्न दफन गहराई के आधार पर विभिन्न अवलोकन प्रणालियों को अपनाने की सिफारिश की जाती है।
Q2: कोयला सीम की मोटाई और कोयला सीम द्विभाजन के विलय क्षेत्र की परिवर्तन की व्याख्या करने के लिए भूकंपीय डेटा का उपयोग कैसे करें?
A: भूकंपीय समय प्रोफ़ाइल पर परावर्तित लहर का आयाम लक्ष्य परत की मोटाई के साथ जुड़ा हुआ है। आम तौर पर, लक्ष्य परत जितनी मोटी होती है, परावर्तित तरंग का आयाम उतना ही बड़ा होता है, और लक्ष्य परत को पतला होता है, परावर्तित तरंग का आयाम उतना ही छोटा होता है। डेटा प्रोसेसिंग स्तर की सीमा के कारण, मोटाई और आयाम मूल्य के बीच एक-से-एक पत्राचार कोई स्पष्ट नहीं है, लेकिन कोयला सीम की परावर्तित लहर के गायब होने का उपयोग कोयला सीम की अनुपस्थिति को जांचने के लिए किया जा सकता है। भूकंपीय समय प्रोफ़ाइल में कोयला सीम द्विभाजन और विलय को प्रभावी ढंग से पहचानना मुश्किल है, इसलिए लहर प्रतिबाधा प्रोफ़ाइल का उपयोग विलय और द्विभाजन बिंदुओं को निर्धारित करने के लिए किया जा सकता है।
