1 परिचय
वानली नंबर 1 कोयला खदान में कोयला असर स्ट्रैटम जुरासिक यानन गठन है। 11 माइनेबल कोयला सीम और 3 स्टेबल मिनबल कोयला सीम हैं। खदान एक्सपोज़र डेटा के अनुसार, यानन के गठन में फ्रैक्चर पोर सीमित जल एक्विफर का पानी बहुतायत विषम है। इसके अलावा, खनन क्षेत्र में 1-2 कोयला खनन क्षेत्र हैं, लेकिन खनन किया गया क्षेत्र स्पष्ट नहीं है।
2. उपचार समाधान
स्थलाकृति और भूविज्ञान की स्थिति, पानी की असर संरचना और निर्वहन की स्थिति के विभिन्न प्रतिबंधों के कारण, पानी समृद्ध का वितरण असमान है। वानली नंबर 1 खदान की सुरक्षित वसूली सुनिश्चित करने के लिए, CCTEG Xi'an अनुसंधान संस्थान एक्विफर को प्रतिबिंबित करने के लिए संवेदनशील क्षणिक क्षणिक विद्युत चुम्बकीय अन्वेषण विधि को अपनाता है, और यानआन गठन के एक्विफर समृद्ध क्षेत्र और 1-2 कोयला खदान के GOB जो निचले कोयला खनन को प्रभावित करते हैं, क्षेत्र का पता लगाया गया था।
3। निर्माण की स्थिति
अन्वेषण एक आरईए लगभग 3 किमी km है। 4129 टीईएम भौतिक अंक वास्तव में एकत्र किए गए थे, जिसमें 32 परीक्षण अंक, 152 गुणवत्ता निरीक्षण अंक और 3 किमी km नियंत्रण क्षेत्र शामिल थे। अनुबंध द्वारा आवश्यक कार्यभार पूरा हो गया था। सांख्यिकीय रेटिंग के अनुसार, मूल डेटा की गुणवत्ता विनिर्देश आवश्यकताओं को पूरा करती है।

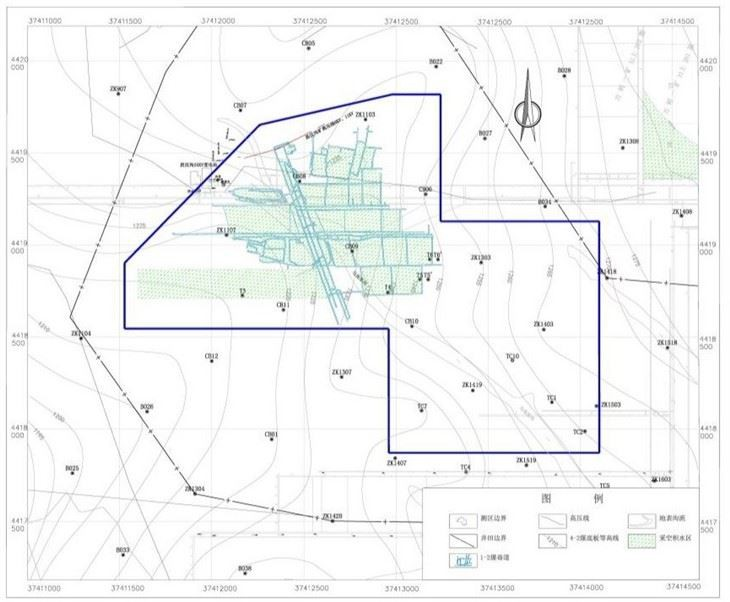

अन्वेषण क्षेत्र का योजनाबद्ध आरेख
डिजिटल स्थलाकृतिक नक्शा अन्वेषण क्षेत्र
4. उपलब्धि उपलब्धि
टीईएम डेटा के प्रसंस्करण के आधार पर, ड्रिलिंग, संबंधित नक्शे और प्रत्येक परत के अन्य भूवैज्ञानिक डेटा के साथ संयुक्त, लक्ष्य परत में कम प्रतिरोधकता असामान्य क्षेत्र का व्यापक रूप से विश्लेषण किया जाता है; व्युत्क्रम प्रतिरोधकता डेटा के आधार पर, लक्ष्य परत में कम प्रतिरोधकता असामान्य क्षेत्र की वितरण सीमा को समझाया गया है, और लक्ष्य परत में कम प्रतिरोधकता असामान्य क्षेत्र की पानी असर / समृद्ध संपत्ति को संक्षेप और अनुमान लगाया गया है। मुख्य परिणाम निम्नानुसार हैं।
(1) 1-2 कोयला गोफ और वाटर गोफ को चित्रित किया जाता है
विद्युत विधि के परिणामों और भूवैज्ञानिक डेटा के विश्लेषण के अनुसार, उत्तर पश्चिमी ब्लॉक में 1-2 कोयला गोफ में पानी के संचय का दायरा परिसीमन किया गया है। स्ट्रैटम ऊंचाई के परिवर्तन के कारण, भूजल अभिसरण, और संचित पानी का सीपेज इसी स्थिति की असामान्य सीमा को बढ़ाएगा। इस आधार पर, संचित पानी के साथ GOB के दायरे को रेखांकित किया गया है, जिसमें संचित पानी की घुसपैठ से प्रभावित हिस्सा शामिल है, जो संचित पानी के साथ GOB के वास्तविक दायरे से थोड़ा अलग है। दक्षिण-पूर्व ब्लॉक के सर्वेक्षण क्षेत्र में 1-2 कोयला सीम पानी गोफ / झिलुओ फॉर्मेशन एक्विफर का पानी समृद्ध क्षेत्र को चित्रित किया गया है। यह अनुमान लगाया जाता है कि Xiaoyao में संचित पानी के साथ GOB मचांगयो गली के किनारे के पास है, और झिलुओ के गठन में एक्विफर समृद्ध क्षेत्र मचंगयो गली के किनारे से बहुत दूर हो सकता है। केवल विद्युत विधि के परिणामों से दो मामलों को अलग करना आसान नहीं है। दक्षिण-पूर्व ब्लॉक के उत्तर-पूर्व कोने में, एक स्थानीय छोटे पैमाने पर कमजोर कम प्रतिरोधकता विसंगति है, जो झिलुओ गठन एक्विफर का एक अपेक्षाकृत उप समृद्ध क्षेत्र है।
1-2 कोयला सीम के पास प्रतिरोधकता विसंगति की योजना
(2)। यानन फॉर्मेशन सैंडस्टोन एक्विफर के तल पर।
दो पानी के समृद्ध क्षेत्रों को यानान गठन के सैंडस्टोन एक्विफर के निचले हिस्से में चित्रित किया गया है, और पानी के समृद्ध क्षेत्र की विमान की स्थिति 1-2 कोयला सीम के पास गॉब के साथ मेल खाती है। यानन फॉर्मेशन सैंडस्टोन एक्विफर के तल पर पानी की उपज एक समान नहीं है।
यानन गठन में एक्विफर की प्रतिरोधकता विसंगति की योजना
