1.3 मिलियन टी/एक कोयला कोकिंग प्लांट का विस्तार परियोजना गुइझोउ किनगुई तियानेंग कोक कोकिंग कं, लिमिटेड।
उच्च ढलान पर बैकफिलिंग कार्यों के लिए सहायक प्रौद्योगिकी
1 परिचय
चीन का इलाका तीन-स्तरीय छत का है और बहुत उतार-चढ़ाव करता है। पहाड़ी क्षेत्र में राष्ट्रीय भूमि क्षेत्र का लगभग 70% हिस्सा है। चीन में संसाधनों और ऊर्जा संरचना की मौजूदा स्थितियों से सीमित, बड़ी संख्या में प्रमुख निर्माण परियोजनाएं जैसे कि कोयला बिजली, कोयला रासायनिक उद्योग और कोयला खदानों को पहाड़ी क्षेत्रों में बनाया गया है। पहाड़ी इलाकों और उत्पादन प्रौद्योगिकी द्वारा विवश, प्रस्तावित निर्माण स्थल में 'उच्च भरने और गहरी खुदाई ' की भूवैज्ञानिक आपदा समस्या बकाया है। इंजीनियरिंग निर्माण में, प्रमुख निर्माण परियोजनाओं के लिए एक निर्माण स्थल प्रदान करने के लिए उच्च तटबंध के साथ एक ऊर्ध्वाधर ढलान का निर्माण करना आवश्यक है, ताकि इंजीनियरिंग निर्माण और संचालन की सुरक्षा को बनाए रखा जा सके।
गुइझोउ किनगुई तियानेंग कोक कोकिंग कंपनी, लिमिटेड के कोयला कोकिंग प्लांट की विस्तार परियोजना, आरएमबी 3.5 बिलियन के कुल निवेश के साथ एक बड़े पैमाने पर कोयला रासायनिक परियोजना है। प्रोजेक्ट साइट में निर्मित ढलान (31 मीटर) और प्लेटफ़ॉर्म 1541 की सहायक संरचना को भरने की स्थिरता पूरी परियोजना निर्माण और कार्य सुरक्षा की कुंजी है।
चित्रा 1 परियोजना क्षेत्र की साइट चित्रा 2 ऊर्ध्वाधर रिटेनिंग दीवार का ढलान
2। उपचार समाधान
इंजीनियरिंग भूवैज्ञानिक मानचित्रण, ड्रिलिंग और परीक्षण, और इनडोर सिमुलेशन के माध्यम से, मिट्टी-रॉक मिश्रण के यांत्रिक तंत्र और ठेठ loess भराव was का पता चला। पहाड़ी क्षेत्र में इंजीनियरिंग स्थल की संकीर्ण स्थान और ढलान सेटिंग स्थितियों की कमी के मद्देनजर, पहाड़ क्षेत्र में उच्च-उत्सर्जक ऊर्ध्वाधर ढलान इंजीनियरिंग की सहायक प्रौद्योगिकी प्रणाली स्थापित की गई थी। बहु-आयामी (क्षेत्र) ऑनलाइन निगरानी प्रणाली का निर्माण किया गया था, और भरण क्षेत्र के निर्माण के बाद के निपटान की भविष्यवाणी करने के लिए एक नई विधि स्थापित की गई थी।
चित्रा 3 समाधान

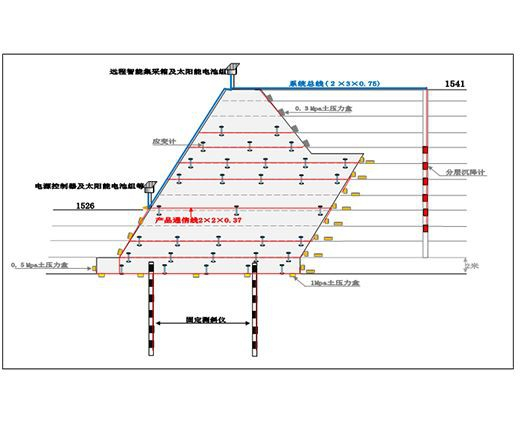

चित्रा 4 ऑनलाइन निगरानी प्रणाली का ढांचा | चित्र 5 समर्थन संरचना और सेंसर व्यवस्था का प्रोफ़ाइल |
3। निर्माण की स्थिति
इनडोर सिमुलेशन परीक्षणों के 36 समूहों को किया गया था, सहायक संरचनाओं के दो संख्यात्मक गणना मॉडल स्थापित किए गए थे, दो वर्गों की निगरानी की जाती है, विभिन्न प्रकार के 190 सेंसर को दफन किया जाता है, वायरलेस रिमोट अधिग्रहण उपकरणों के दो सेट और एक वायरलेस ट्रांसमिशन सिस्टम स्थापित किया जाता है, और तनाव, तापमान और पृथ्वी दबाव जैसे प्रमुख संकेतकों की ऑनलाइन निगरानी की जाती है।
(ए) उपकरण (बी) नमूना तैयारी (सी) नमूना लोडिंग
चित्रा 6 बैकफिल की प्रयोगशाला सिमुलेशन परीक्षण
चित्रा 7 संख्यात्मक सिमुलेशन के लिए गणना मॉडल
(ए) पृथ्वी दबाव स्थापना ड्राइंग | (b) तनाव मीटर स्थापना | (c) अधिग्रहण प्रणाली |
चित्रा 8 ढलान निगरानी प्रणाली
4। उपलब्धि प्राप्त की
बड़े पैमाने पर त्रिकोणीय कतरनी परीक्षण के माध्यम से, यह पता चला है कि मिट्टी-रॉक मिश्रित भराव के 'वॉल्यूम विरूपण-रेडियल स्ट्रेन वक्र ' परवलयिक है, जो डंकन-चांग संवैधानिक मॉडल को संशोधित करता है और सहायक संरचना के लोड गणना के लिए सैद्धांतिक आधार प्रदान करता है।
चित्रा 9 मिश्रित भराव का डंकन-चांग मॉडल (संशोधित)
पृथ्वी के दबाव, तनाव और तापमान क्षेत्र की ऑन-लाइन वास्तविक समय की निगरानी ने एक अच्छा प्रभाव हासिल किया है।
चित्रा 8 समय के साथ सामने रिटेनिंग दीवार के आधार पर दबाव की साइट पर निगरानी के अधीन भिन्नता
चित्रा 10 समय के साथ सामने की रिटेनिंग दीवार के आंतरिक तापमान की साइट पर निगरानी के अधीन है
चित्रा 11 ढलान पर सामने की रिटेनिंग दीवार के निचले निपटान निगरानी बिंदु पर ऊंचाई अंतर (एच) की संचयी भिन्नता प्रक्रिया वक्र
उच्च-उत्सर्जन क्षेत्रों में निपटान अवलोकन के लिए उपयुक्त संशोधित 'एफडीए विधि ' और 'माइक्रो-तत्व विधि ' स्थापित किया गया था, और उच्च-उत्सर्जन क्षेत्रों में निर्माण के बाद के निपटान के अस्थायी और स्थानिक विकास कानून की भविष्यवाणी की गई थी। शरीर को भरने के 'क्रीप सामान्यीकृत परत ' के ब्लॉक का निर्माण किया गया था, और FEM संख्यात्मक गणना और स्तरित पुनरावृत्ति के आधार पर उच्च तटबंध के निर्माण के बाद के निर्माण की विधि को आगे रखा गया था।
