1 परिचय
शांक्सी में एक खदान में एक काम करने वाले चेहरे की 3 डी भूकंपीय व्याख्या ने 0-14 मीटर की बूंद और लगभग 300 मीटर के विस्तार के साथ एक गलती (DF4) दिखाया। यह अगले काम करने वाले चेहरे और खनन चेहरे के गठन को प्रभावित करेगा। इसलिए, कार्य चेहरे के सुरक्षित उत्पादन को बनाए रखने के लिए दोष के स्थान और विस्तार का सटीक पता लगाना महत्वपूर्ण है।
2। उपचार समाधान
चूंकि कामकाजी चेहरे में केवल एक रोडवे (हेड एंट्री) का निर्माण किया गया था, लक्ष्य का पता लगाने के लिए चिंतनशील इन-सीम भूकंपीय अन्वेषण को अपनाया गया था। भूकंपीय तरंगों को उत्तेजित करने और सिर के प्रविष्टि में गठित होने के बाद, इसे आगे प्रसार प्रक्रिया के दौरान गलती का सामना करना पड़ा। प्रतिबिंब इंटरफ़ेस में एक चिंतनशील चैनल वेव का गठन किया गया था। चिंतनशील तरंग डेटा का अधिग्रहण किया गया और हेड एंट्री में गलती संरचना को प्रदर्शित करने के लिए विश्लेषण किया गया। इस प्रकार, अन्वेषण परिणाम प्राप्त किए गए थे, जैसा कि अंजीर 1 में दिखाया गया है।

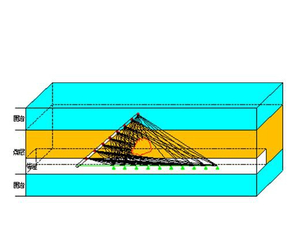

अंजीर। 1 चिंतनशील इन-सीम भूकंपीय अन्वेषण का योजनाबद्ध आरेख
3। काम की स्थिति
43 उत्तेजना अंक और 87 डिटेक्शन पॉइंट हेड एंट्री में तैनात किए गए थे। उत्तेजना के बाद भूकंपीय तरंगों का गठन किया गया था, और जियोफोन ने लक्ष्य संरचना की चिंतनशील लहर प्राप्त की। अंजीर 2 में पीले क्षेत्र ने चिंतनशील भूकंपीय तरंगों का पता लगाने की सीमा दिखाई।
4। उपलब्धि प्राप्त की
चिंतनशील Inseam भूकंपीय अन्वेषण प्रौद्योगिकी को अपनाते हुए, एक गलती (CF1) को आखिरकार पता चला और समझाया गया। DF4 का स्थान और लंबाई सटीक रूप से निर्धारित की गई थी। विश्लेषण के बाद, यह पाया गया कि फॉल्ट एक्सटेंशन दूरी 800 मीटर से अधिक तक पहुंच गई। बाद के ड्रिलिंग डेटा से पता चला कि परावर्तक इन्सेम भूकंपीय अन्वेषण द्वारा समझाया गया गलती स्थान और ड्रॉप अपेक्षाकृत सटीक थे।
अंजीर। 2 कोयला सीम में चिंतनशील भूकंपीय तरंग अन्वेषण के व्याख्या परिणाम
5।
प्रश्न 1: चिंतनशील भूकंपीय तरंग अन्वेषण प्रौद्योगिकी कितनी दूर तक पता लगा सकता है?
उत्तर 1: चिंतनशील भूकंपीय तरंग अन्वेषण तकनीक की पहचान सीमा कोयले की मोटाई से निकटता से संबंधित है। अनुभवों के अनुसार, यह कोयले की मोटाई के 150 गुना की सीमा में दोष का पता लगा सकता है।
प्रश्न 2: कितना बड़ा एक गलती है जो चिंतनशील भूकंपीय तरंग अन्वेषण तकनीक का पता लगा सकती है
उत्तर 2: चिंतनशील भूकंपीय लहर 1/2 कोयला मोटाई से अधिक की बूंद के साथ दोषों का पता लगा सकती है।
प्रश्न 3: अन्य संरचनाओं का पता लगाया जा सकता है?
उत्तर 3: चिंतनशील भूकंपीय तरंग अन्वेषण तकनीक का उपयोग अक्सर काम करने वाले चेहरे में दोषों का पता लगाने के लिए किया जाता है। इसके अलावा, विसंगतियों जैसे कि सब्स्विडेंस कॉलम, गोफ, और पतले सीमों का भी पता लगाया जा सकता है।
