1 परिचय
शांक्सी में एक कोयला खदान में एक सड़क मार्ग की खुदाई प्रक्रिया के दौरान, लगभग 120 मीटर की लंबाई के साथ एक लिथोलॉजिकल विसंगति खंड उजागर किया गया था। रोडवे की लिथोलॉजिकल और संरचनात्मक विशेषताओं के आधार पर, विसंगति को एक पतन स्तंभ के रूप में पहचाना गया था और इसे X140 नाम दिया गया था। इसके अलावा, हेड एंट्री और टेल एंट्री में, कोयले की मोटाई से अधिक ड्रॉप के साथ दो ब्रेकपॉइंट उजागर हुए। काम करने वाले चेहरे का खनन करने से पहले, काम करने वाले चेहरे में ब्रेकप्वाइंट को उजागर करने के लिए सब्सिडीमेन कॉलम X140 और प्रवेश और वापसी लेन का पता लगाना जरूरी है।
2। उपचार समाधान

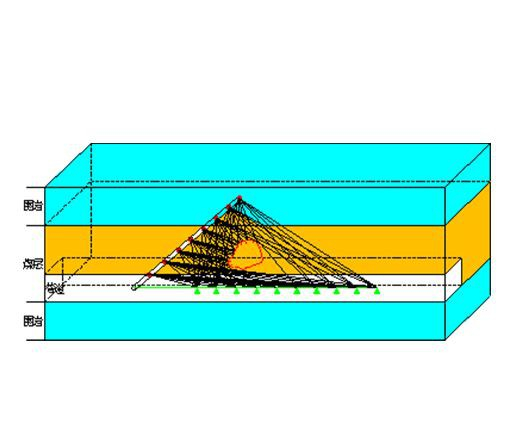

प्रेषित इन-सीम भूकंपीय सर्वेक्षण तकनीक का उपयोग काम करने वाले चेहरे में दो प्रविष्टियों में शॉट पॉइंट्स और जियोफोन की व्यवस्था करने के लिए किया गया था, और संरचना में आयाम क्षीणन और वेग परिवर्तनों की विशेषताओं का उपयोग किया गया था जो संरचना के बाद होने वाले कोयला सीम में चैनल तरंगों के प्रसार का सामना करता है। , जो स्थिति और आकार को निर्धारित कर सकते हैं।
3। काम की स्थिति
भूमिगत क्षेत्र सर्वेक्षण के आधार पर, खदान भूवैज्ञानिक डेटा के साथ संयुक्त, 580 मीटर की एक सर्वेक्षण लाइन को इंटेक लेन में स्थापित किया गया था, जबकि रिटर्न लेन में 590 मीटर की एक सर्वेक्षण लाइन स्थापित की गई थी। डिटेक्शन रेंज में अपेक्षाकृत उच्च किरण घनत्व था, जिसमें न्यूनतम 40 लाइनें प्रति यूनिट सेल और अधिकतम 400 लाइनें थीं, जो इन-सीम भूकंपीय अन्वेषण के लिए इमेजिंग की आवश्यकताओं को पूरा करती हैं।
4। उपलब्धि प्राप्त की
इन-सीम भूकंपीय पता लगाने के द्वारा समझाया गया है कि पतन कॉलम X140 और CX1 की सीमा मूल रूप से ड्रिलिंग परिणामों के साथ मेल खाती है। इन-सीम भूकंपीय अन्वेषण द्वारा समझाया गया फॉल्ट CF1 में खनन सत्यापन के बाद भी उच्च सटीकता थी।

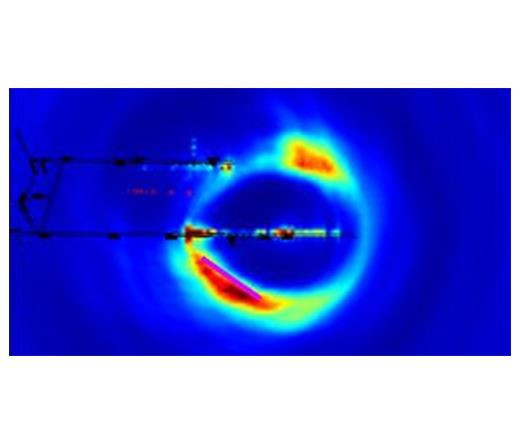

चित्रा 1। पता लगाने का प्रभाव
5।
Q1: क्या इन्सेम भूकंपीय अन्वेषण पतन स्तंभों की व्याख्या कर सकता है जिसका प्रमुख अक्ष व्यास 20 मीटर से कम है?
A: इस स्तर पर वास्तविक उत्पादन प्रक्रिया में सफलतापूर्वक समझाया गया पतन स्तंभ के लंबे अक्ष का न्यूनतम व्यास 20 मीटर है। इन-सीम भूकंपीय वेव डिटेक्शन तकनीक की उन्नति के साथ, यह उचित पता लगाने की स्थिति के तहत एक छोटे पैमाने पर पतन कॉलम संरचना का पता लगाने की उम्मीद है।
Q2: क्या सीम भूकंपीय अन्वेषण प्रौद्योगिकी में दोषों की पानी की सामग्री और पतन स्तंभों का न्याय करने के लिए पर्याप्त हो सकता है?
एक: इन-सीम भूकंपीय अन्वेषण प्रौद्योगिकी संरचनात्मक विसंगतियों का पता लगाने के लिए यांत्रिक तरंगों (लोचदार तरंगों) की प्रसार विशेषताओं का उपयोग करती है, और संरचनाओं की पानी-असर विशेषताओं को सीधे निर्धारित नहीं कर सकती है।
