अन्वेषण क्षेत्र के ऊपरी स्तर को निंदा का सामना करना पड़ा और ऊर्ध्वाधर और क्षैतिज गलियों और जटिल इलाके (चित्रा 1) के साथ, डेंड्रिटिक घाटियों द्वारा कट और क्षतिग्रस्त कर दिया गया।
इस अन्वेषण की सीमा 3-1 कोयला गोफ के करीब है,
मात्रा:

1 परिचय

अन्वेषण क्षेत्र के ऊपरी स्तर को निंदा का सामना करना पड़ा और ऊर्ध्वाधर और क्षैतिज गलियों और जटिल इलाके (चित्रा 1) के साथ, डेंड्रिटिक घाटियों द्वारा कट और क्षतिग्रस्त कर दिया गया। इस अन्वेषण की सीमा 3-1 कोयला गोफ के करीब है, और गोफ के पास सतह की दरारें स्पष्ट हैं, और सतह और उथले भूकंपीय भूवैज्ञानिक स्थितियां जटिल हैं; स्ट्रेटा का डिप कोण छोटा होता है, लगभग 1 °, और छोटे रिक्ति के साथ कोयला सीम की कई परतें होती हैं। ऊपरी कोयला सीम का निचले कोयला सीम पर एक मजबूत ऊर्जा परिरक्षण प्रभाव होता है, और कोयला सीम की दफन गहराई उथली है (3-1 कोयला सीम की दफन गहराई 83.18-191.45 मीटर है), इसलिए अवलोकन प्रणाली को तैनात करना मुश्किल है। कोयला-असर करने वाले स्ट्रैट को बलुआ पत्थर, मडस्टोन और कोयला सीम द्वारा इंटरबेड किया जाता है। रेत और मडस्टोन के बीच लहर प्रतिबाधा के छोटे अंतर के कारण, रेतीले मडस्टोन की प्रतिबिंब तीव्रता कमजोर है। क्षेत्र में कई बाधाएं हैं (आप्रवासी गांवों और दफन स्थल), जिसके परिणामस्वरूप कुछ क्षेत्रों में डेटा का असमान कवरेज होता है, जिसका डेटा की गुणवत्ता पर एक निश्चित प्रभाव पड़ता है।

छवि

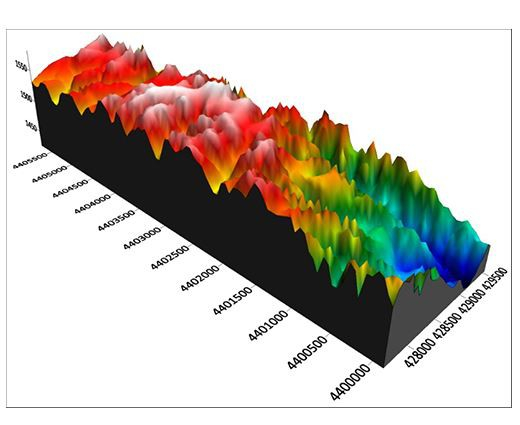

चित्रा 1 अन्वेषण क्षेत्र का स्थलाकृतिक मानचित्र

2। मेरा पानी का खतरा उपचार समाधान

(1) पहले कोयला सीम की दफन गहराई स्थानीय रूप से बहुत उथली है, और अवलोकन प्रणाली डिजाइन छोटी लाइन रिक्ति, छोटे ट्रैक रिक्ति और उच्च कवरेज समय के सिद्धांतों का अनुसरण करता है, और स्थानीय शॉट बिंदुओं को तीव्र करता है, प्रभावी कवरेज समय सुनिश्चित करता है।

(2) यह सुनिश्चित करें कि उत्तेजना बिंदु गोफ में प्रवेश नहीं करता है, और प्राप्त करने वाले बिंदु जीओएएफ से बचेंगे जब भी संभव हो जीओएएफ के प्रभाव को भूकंपीय डेटा पर कम करने के लिए। यह सिमुलेशन गणना द्वारा प्राप्त किया जाता है।

(3) सतह पर बड़ी बाधाओं के लिए, एक विशेष अवलोकन प्रणाली को बाधाओं के तहत स्ट्रैटम की प्रभावी प्रतिबिंब जानकारी सुनिश्चित करने के लिए कवरेज समय निर्धारण योजना को अनुकरण करने के लिए डिज़ाइन किया गया है।

(४) इस क्षेत्र में प्रसंस्करण में कठिनाई मुख्य रूप से जटिल इलाके के कारण स्थिर सुधार है। यह सबसे पहले अपवर्तन विधि का उपयोग करके क्षेत्र स्थैतिक सुधार को पूरा करके हल किया जाता है, दूसरी बात, आवृत्ति-डिवीजन सतह स्थिरता अवशिष्ट स्थिर सुधार प्रौद्योगिकी को अपनाने से, और तीसरे स्थान पर उच्च-आवृत्ति प्रतिबिंब डेटा द्वारा धीरे-धीरे अवशिष्ट स्थैतिक सुधार की सटीकता में सुधार किया जाता है। लक्ष्य परत की उथली दफन गहराई के कारण, कटिंग को कम मात्रा में लेकिन अधिक समय में आयोजित किया जाएगा। दोहराया प्रयोगों को जितना संभव हो उतना लक्ष्य परत को बनाए रखने और जितना संभव हो उतना उथले लक्ष्य परत की आवृत्ति को बढ़ाने के लिए आवश्यक है। इसी समय, NMO का उपयोग पथ को काटने और रखने के लिए किया जाता है, जो कि रास्ते के पास चपटा और अधिक से अधिक आवृत्ति के साथ सड़कों को रखने के लिए किया जाता है, इस प्रकार बाद की गति स्कैनिंग के लिए एक अच्छी नींव रखती है।

(५) मैनुअल व्याख्या, समय प्रोफ़ाइल, क्षैतिज स्लाइस और बिस्तर स्लाइस व्याख्या (आंकड़े २ से ४) के साथ वर्कस्टेशन के संयोजन के विचार और प्रक्रिया के बाद, संरचना और गोफ व्याख्या का संचालन करना।

(६) कोयला सीम छत रेत शरीर की भविष्यवाणी की समस्या के लिए, सबसे पहले, भूकंपीय डेटा अधिग्रहण में कम आवृत्ति की जानकारी सुनिश्चित करना; उपचार प्रक्रिया में, बलुआ पत्थर और मडस्टोन स्ट्रैटा के सापेक्ष आयाम संबंध को सुनिश्चित करने के लिए आयाम संरक्षण उपचार का संचालन करें; बलुआ पत्थर और मडस्टोन गठन के पेट्रोफिजिकल मॉडल की स्थापना करें, और पोस्ट-स्टैक विशेषता उलटा विधि (चित्रा 5) का उपयोग करके 3-1 कोयला छत में रेत शरीर की मोटाई की भविष्यवाणी करें।

छवि

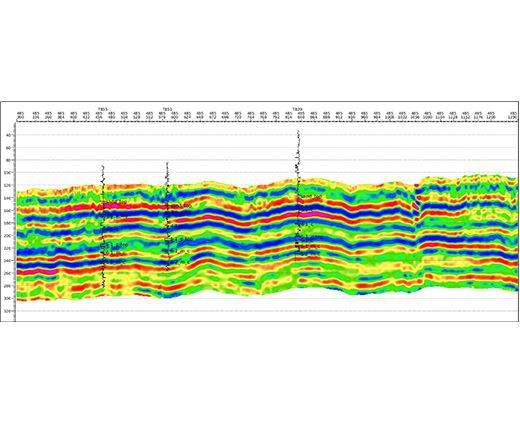

चित्रा 2 भूकंपीय समय प्रोफ़ाइल पर दोषों का प्रतिबिंब और स्लाइस की विशेषताएँ

छवि

छवि

चित्रा 3 समय प्रोफ़ाइल पर 3-1 कोयला सीम हेडिंग और गोफ का प्रतिबिंब

छवि

चित्रा 4 विशेषताओं प्रोफ़ाइल पर 3-1 कोयला सीम शीर्षक का प्रतिबिंब

छवि

चित्रा 5 तरंग प्रतिबाधा उलटा प्रोफ़ाइल

3। निर्माण की स्थिति

कुल 8 3 डी भूकंपीय स्वाथ, 80 प्राप्त सर्वेक्षण लाइनें, 4,437 उत्पादन भौतिक अंक और 100 परीक्षण भौतिक बिंदु पूरे क्षेत्र में पूरा हो गए हैं, जिसमें 5.547 किमी 2 का नियंत्रण क्षेत्र और 9.157 किमी 2 का निर्माण क्षेत्र है। कोलफील्ड भूकंपीय अन्वेषण (DZ/T0300-2017) के लिए कोड की रेटिंग के अनुसार, ग्रेड ए उत्पादों के 2,534 रिकॉर्ड हैं, जो 57.11%की ग्रेड ए की दर का प्रतिनिधित्व करता है; 1829 ग्रेड बी उत्पादों के रिकॉर्ड, 41.22%की ग्रेड बी दर का प्रतिनिधित्व करते हैं; 74 अपशिष्ट रिकॉर्ड, 1.67%की अस्वीकृति दर का प्रतिनिधित्व करते हैं। सभी परीक्षण रिकॉर्ड योग्य हैं।

4। उपलब्धियां हासिल कीं

अन्वेषण क्षेत्र में मुख्य कोयला सीम के फर्श में उतार -चढ़ाव पैटर्न की पहचान की जाती है (चित्र 6)। मुख्य कोयला सीम में कोयला सीम के साथ 3 मीटर से अधिक के दोषों की पहचान की जाती है। मुख्य कोयला सीमों की मोटाई की परिवर्तन की प्रवृत्ति की भविष्यवाणी की जाती है (चित्र 7)। छत के लिथोलॉजी वितरण और 3-1 कोयला सीम में रेत शरीर की मोटाई की भिन्नता प्रवृत्ति की भविष्यवाणी की जाती है (चित्र 8)।

छवि

छवि

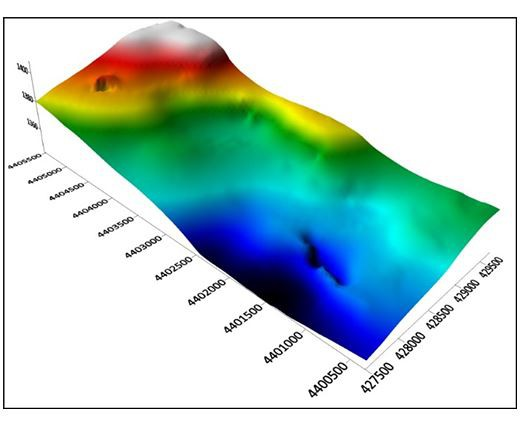

चित्रा 6 3-1 कोयला सीम फर्श में उतार-चढ़ाव पैटर्न

छवि

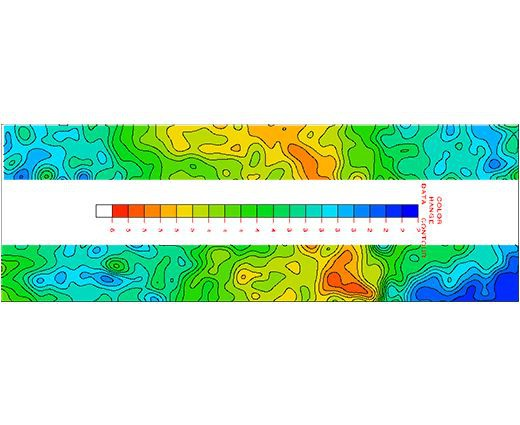

चित्रा 7 3-1 कोयला सीम मोटाई भविष्यवाणी योजना

छवि

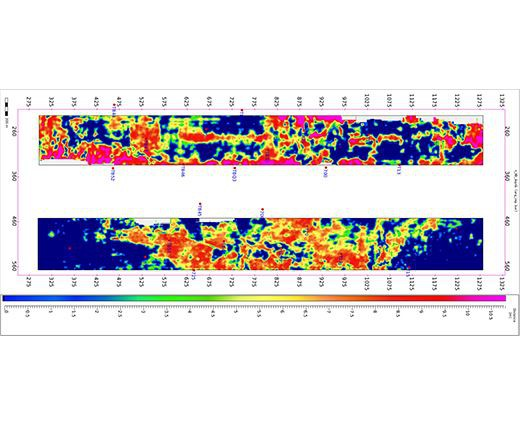

चित्रा 8 3-1 कोयला सीम छत (लाल और पीले रंग के रेत शरीर) में बलुआ पत्थर की मोटाई की प्रवृत्ति का विमान वितरण


5।

Q1: इस क्षेत्र में पहले कोयला सीम की उथले दफन गहराई को देखते हुए अवलोकन प्रणाली की व्यवस्था कैसे करें?

A: इलाके के कारण, पहले कोयला सीम की दफन गहराई स्थानीय रूप से बहुत उथली है, और अवलोकन प्रणाली डिजाइन छोटी लाइन रिक्ति, छोटे ट्रैक रिक्ति और उच्च कवरेज समय के सिद्धांतों का अनुसरण करता है, और स्थानीय शॉट बिंदुओं को तीव्र करता है, प्रभावी कवरेज समय सुनिश्चित करता है।

Q2: इस क्षेत्र में इलाके पर विचार करने वाले स्थैतिक सुधार की सटीकता में सुधार कैसे जटिल है, और स्थैतिक सुधार समस्या प्रमुख है?

एक: पहला, सटीक रूप से पहली ब्रेक वेव को उठाएं और फ़ील्ड स्टेटिक करेक्शन को पूरा करने के लिए अपवर्तन स्थैतिक सुधार विधि का उपयोग करें; दूसरे, इस क्षेत्र में डेटा के अवशिष्ट स्थैतिक सुधार की गणना करने के लिए आवृत्ति-डिवीजन सतह स्थिरता अवशिष्ट स्थिर सुधार तकनीक का उपयोग करें। यह कहना है, बड़े अवशिष्ट स्थैतिक सुधार की गणना करने के लिए मध्य और निम्न आवृत्ति प्रतिबिंब तरंगों का उपयोग करें, और फिर उच्च आवृत्ति प्रतिबिंब डेटा का उपयोग करें जो धीरे -धीरे अवशिष्ट स्थैतिक सुधार की सटीकता में सुधार करें।

Q3: इस क्षेत्र में लक्ष्य परत की उथली दफन गहराई को देखते हुए सतह पर बड़ी बाधाओं के लिए लक्ष्य परत के कवरेज समय को कैसे सुनिश्चित करें?

एक: गांवों, सन्निहित कब्रों और खेतों जैसे अवरोध क्षेत्रों में, भूकंपीय रेखाओं और शॉट बिंदुओं को सामान्य रूप से व्यवस्थित नहीं किया जा सकता है। मूल समान कवरेज समय सुनिश्चित करने के लिए, इन क्षेत्रों में डेटा एकत्र करने के लिए विशेष अवलोकन प्रणालियों की आवश्यकता होती है। बड़े-क्षेत्र के गांवों, सन्निहित कब्रों और अन्य बाधाओं के लिए, बाधा क्षेत्र में खुले स्थान में कम मात्रा में विस्फोटकों के साथ शूटिंग करने का प्रयास करें, खाली सड़क को कम करें जहां जियोफोन को रखा जा सकता है, भौतिक जियोफोन की स्थिति को मापें, उचित रूप से प्राप्त करने वाली सरणियों को बढ़ाएं, दूर की चैनल की जानकारी सुनिश्चित करें, और सतह की लहर के हस्तक्षेप को कम करें।
