1 परिचय
अन्वेषण क्षेत्र की सतह का उतार -चढ़ाव कोमल है, और पूरे क्षेत्र की ऊंचाई 950 मीटर और 1000 मीटर (चित्रा 1) के बीच है। इस अन्वेषण का मुख्य उद्देश्य खनन क्षेत्र की भूवैज्ञानिक संरचना और कोयला सीम घटना राज्य का पता लगाना और सुरक्षित उत्पादन के लिए तकनीकी सहायता प्रदान करना है। अन्वेषण में कठिनाइयों में शामिल हैं: (1) स्थानीय क्षेत्र में लक्ष्य परत की दफन गहराई लगभग 100 मीटर है; (2) स्थानीय क्षेत्र में डुबकी बड़ी है, 25 से 33 डिग्री तक; (3) सतह की तलछट ढीली होती है, चतुर्धातुक की मोटाई 0-8.48 मीटर होती है, औसतन 3.19 मीटर के साथ, अंतर्निहित स्ट्रैट के साथ अनियंत्रित संपर्क को ओवरलैप करने के लिए, और भूकंपीय तरंगों पर एक मजबूत अवशोषण और क्षीणन प्रभाव होता है, जो कि भूकंपीय तरंगों के लिए अनुकूल नहीं है।
चित्रा 1 अन्वेषण क्षेत्र की भू -आकृति संबंधी विशेषताएं
2। मेरा पानी का खतरा उपचार समाधान
अन्वेषण उपकरण फ्रेंच सेरसेल -428xl ऑल-डिजिटल सीस्मोग्राफ (चित्र 2) है। पारंपरिक एनालॉग जियोफोन के बजाय DSU1 एकल-घटक डिजिटल जियोफोन का उपयोग डेटा अधिग्रहण के लिए किया गया था क्योंकि वे सीधे डिजिटल संकेतों को आउटपुट करते हैं और संकेतों की निष्ठा में सुधार करते हैं।
चित्रा 1 अन्वेषण क्षेत्र की भू -आकृति संबंधी विशेषताएं

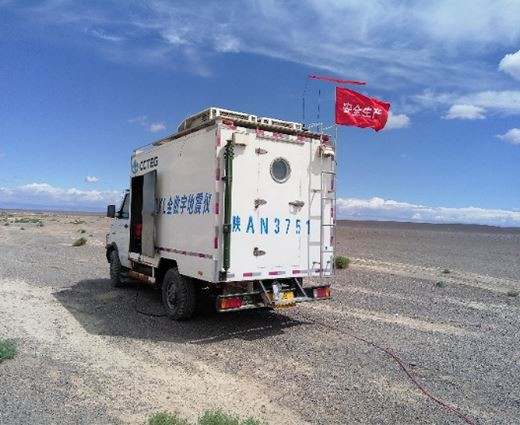

चित्रा 2 Sercel-428xl ऑल-डिजिटल सीस्मोग्राफ
प्रारंभिक अवलोकन प्रणाली को ध्यान में रखते हुए, एकत्र किए गए मापदंडों के इनडोर तकनीकी प्रदर्शन और क्षेत्र परीक्षण के व्यापक विश्लेषण, यह निर्धारित किया गया था कि डेटा संग्रह के लिए 8L × 8S × 72T × 4R × 24R × 24-बार SWATH अवलोकन प्रणाली का उपयोग किया जाना चाहिए। क्षेत्र डेटा अधिग्रहण के मुख्य तकनीकी उपाय इस प्रकार थे: (1) स्थानीय उथले लक्ष्य परतों के लिए, छोटे रिसीवर रिक्ति के साथ अवलोकन प्रणाली, छोटे शॉट पॉइंट रिक्ति और छोटे सीडीपी ग्रिड को अपनाया गया था, और 16-गुना कवरेज का पारंपरिक डिजाइन उथले दफन क्षेत्रों के प्रभावी कवरेज समय में सुधार करने के लिए 24-गुना बढ़ गया; (2) बड़े डुबकी वाले क्षेत्रों में, सरणियों को ठीक से बढ़ाने के लिए डुबकी उत्तेजना विधि को अपनाया गया था; (3) दो KZ-28 वाइब्रेटर वाहन का उपयोग संयुक्त उत्तेजना के लिए किया गया था, ताकि भूकंपीय तरंगों पर ढीले तलछट के अवशोषण और क्षीणन प्रभावों को दूर किया जा सके।
डेटा प्रोसेसिंग की प्रक्रिया में, शॉट्स के बीच और पटरियों के बीच आयाम ऊर्जा में बड़े अंतर की समस्या को ऊर्जा अपघटन मॉडल के आधार पर सुसंगत आयाम मुआवजा तकनीक के उपयोग से हल किया गया था, जो आयाम निष्ठा में सुधार करता है।
डेटा व्याख्या की प्रक्रिया में, व्याख्या सटीकता (चित्रा 3) में सुधार के लिए संरचनात्मक व्याख्या के लिए समय प्रोफ़ाइल और विशेषता स्लाइस के संयोजन का उपयोग किया गया था।
चित्र 3 कोयला सीम ए 3 की डुबकी विशेषता
3। काम की स्थिति
अन्वेषण क्षेत्र मंगोलियाई स्वायत्त काउंटी के 8 किमी उत्तर -पश्चिम में स्थित है और शिटुओलोगाई टाउन, शिनजियांग में होबसियर और यिली कजाख स्वायत्त प्रान्त के तचेंग जिले के अधिकार क्षेत्र में है। 3 डी भूकंपीय अन्वेषण का कार्य क्षेत्र 7.78 किमी 2, 4.19 किमी 2 (चित्रा 4) का 24-बार पूर्ण कवरेज क्षेत्र, 41 परीक्षण भौतिक बिंदुओं, 3,598 उत्पादन भौतिक बिंदुओं और कुल 3,639 भौतिक बिंदुओं के साथ है। उत्पादन रिकॉर्ड को वर्गीकृत किया गया था: ग्रेड ए के 2,880 रिकॉर्ड, ग्रेड ए की दर 80.04%की दर, ग्रेड बी के 718 रिकॉर्ड, ग्रेड बी दर 19.96%की दर का प्रतिनिधित्व करते हैं। सभी परीक्षण रिकॉर्ड योग्य थे।
चित्रा 4 अन्वेषण क्षेत्र और खदान क्षेत्र की सीमा के बीच सापेक्ष स्थिति का योजनाबद्ध आरेख
4। उपलब्धि प्राप्त की
(1) कोयला सीम A3, A4 और A7 के घटना पैटर्न और संरचनात्मक विकास की पहचान की गई। यह सामान्य रूप से एक असममित सिंकलाइन संरचना है, जो पश्चिम में सूई कर रही है, दक्षिण विंग में 5 -15 डिग्री की कोमल डुबकी और उत्तर विंग (चित्रा 5) में 5-20 की खड़ी डुबकी के साथ। अधिकतम डुबकी कोण अन्वेषण क्षेत्र के उत्तर -पश्चिम में 25 से 33 डिग्री के बीच है।
(२) ५ मीटर से अधिक की बूंद के साथ दोषों की प्रकृति, घटना और विस्तार दिशा की पहचान की गई, और ३-५ मीटर की ऊंचाई वाले दोषों की व्याख्या की गई, कुल मिलाकर, १४ दोषों की व्याख्या की गई (चित्र ६)।
(3) अन्वेषण क्षेत्र में कोयला सीम A3, A4 और A7 के दफन गहराई और उतार -चढ़ाव के पैटर्न की पहचान की गई थी।
(4) बहु-विशेषता व्याख्या और ड्रिलिंग नियंत्रण के आधार पर, क्षेत्र में कोयला सीम A3, A4 और A7 की मोटाई भिन्नता प्रवृत्ति की भविष्यवाणी की गई थी।
चित्रा 5 भूकंपीय समय प्रोफ़ाइल पर सिंकलाइन का प्रतिबिंब
चित्रा 6 भूकंपीय समय प्रोफ़ाइल पर दोषों का प्रतिबिंब
5।
Q1: एनालॉग जियोफोन की तुलना में डिजिटल जियोफोन के क्या फायदे हैं?
ए: नए जियोफोन के एक प्रतिनिधि के रूप में, डिजिटल जियोफोन के पास एनालॉग जियोफोन की तुलना में निम्नलिखित फायदे हैं: (1) डिजिटल जियोफोन में एनालॉग जियोफोन की तुलना में उच्च संकल्प है, और इसमें समृद्ध इंटरलेयर जानकारी, अच्छी फिडेलिटी और थोड़ा अधिक सिग्नल-टू-नॉइज़ अनुपात है, जो उच्च आवृत्ति परिलक्षित जानकारी में सुधार कर सकता है; (२) गतिशील रेंज बड़ी है, जो अधिग्रहण सटीकता में सुधार कर सकती है। जब एक ही प्रसंस्करण प्रवाह और मापदंडों को अपनाया जाता है, तो डिजिटल जियोफोन में समय प्रोफ़ाइल में कमजोर संकेतों को अलग करने की मजबूत क्षमता होती है, और लक्ष्य परत में परावर्तित तरंगों की आवृत्ति बैंड को प्रभावी ढंग से व्यापक बना सकता है और प्रमुख आवृत्ति में सुधार कर सकता है, और डिजिटल जियोफोन द्वारा एकत्र किए गए डेटा में कम आवृत्ति पर अधिक प्रभावी जानकारी होती है, जो कि एनालॉजी के साथ लाभकारी है।
Q2: किस प्रकार की भूकंपीय जानकारी संरचनाओं से संबंधित असामान्य भूकंपीय विशेषताओं को दर्शाती है?
A: संरचनाओं से संबंधित भूकंपीय विशेषताओं की विसंगति को दर्शाती भूकंपीय जानकारी में आयाम की जानकारी, आवृत्ति जानकारी, चरण की जानकारी और वक्रता की जानकारी शामिल है।
